~今回の現場は屋内~
671b7f54fb46f72ce9cafde0bd672af48

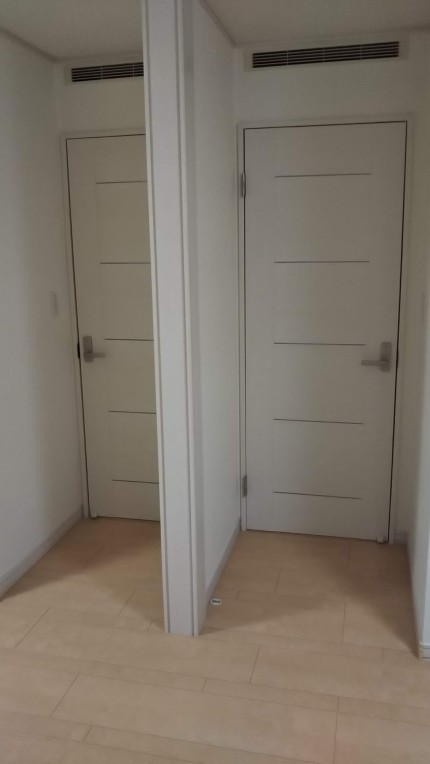

子供部屋にドアが二つ用意されている。家を作るときに後々部屋を分けれるように準備されている。今回はそんな子供部屋を区切る間仕切り壁。

今回の間仕切り壁の特徴は天井・壁・床へのクギ・ビス穴を開けない施工。後々、変えたい、戻したい場合に都合が良い。
以前、当店でパーテーションを製作した時にも使用した柱のジャッキアップ工法となる。
興味がある方はこちらから➡www.rurban-t.com/event/

885a8826f1cd6a42dcfb012d35658a641

944edeee1f6cab38750ac90d4cb2dc891

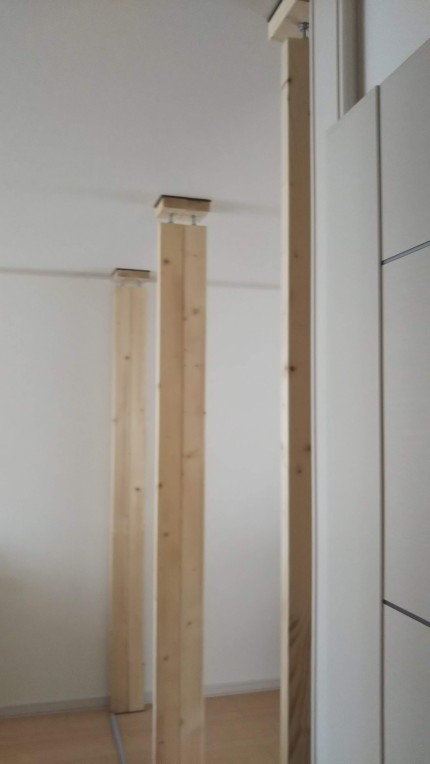

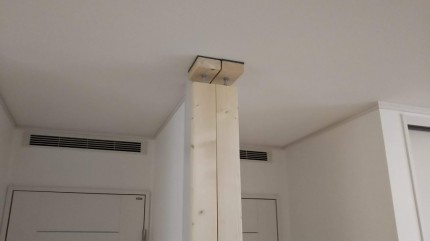

まず土台となる柱の固定になるが天井と床への突っ張り工法。ボルトナットを使ったジャッキアップの仕組みで行う。
ここが扇の要となるので詳細説明を行う。

ジャッキアップ工法と言うと何やら構えてしまうが、からくりは単純明快。
柱の先にボルトを埋め込んだ木片(受け子)を用意しそれをナットで回転、伸縮させ天井と床で突っ張る事でクギ・ビス穴無しでの固定を行う。
仮に床と天井の高低差が2.5mだったとしたら2.5m以上の柱を用意して15cm程度切断し2.4mの柱と10cmジャッキアップできる木片を用意する事になる。


dd5294f18931a97a5d6052f2393c4db5

1418ee76bae006656a393bdd2c00676a2

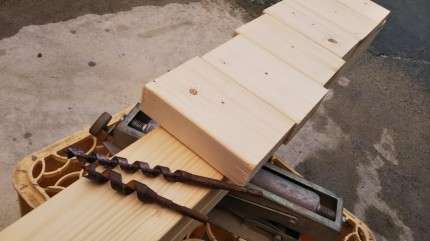

切断した柱の木片で受け子の加工を行う。

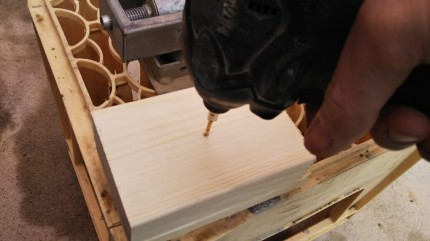

木片の中心にボルトを埋め込むために、ズレ防止の下穴加工を行う。
すべての受け子に下穴を開けたら2種類のドリルを使ってボルト穴加工となる。
1b13cc84dc463a26f801417c940662c5

913f26c90560696b9b08a4157f6482b4

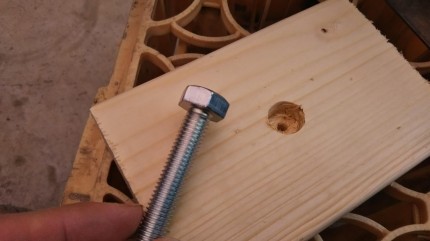

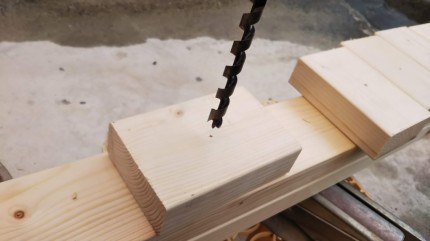

ボルト頭の大きさより少し小さいサイズでのドリルで、やはりボルト頭が入る程度の深さまで穴を開ける。
0091f8ebf827b9305f31033aabb395b9

665b668fbcd31e9ae7e6b0d4eb24f518

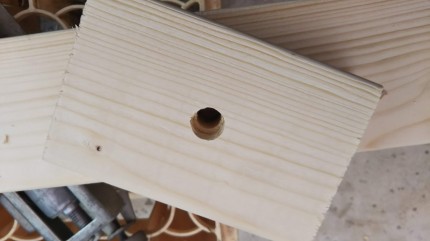

次にボルトのネジ部分が入る程度のドリル径で穴を穿ち穴を開通。

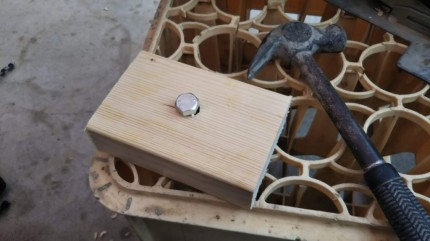

ボルトを差し込みハンマーでを打ち込む。
5a341ce36a238249f05e095afb0a5667

81c3ef55e38bafe5f4636cd3327c75bb

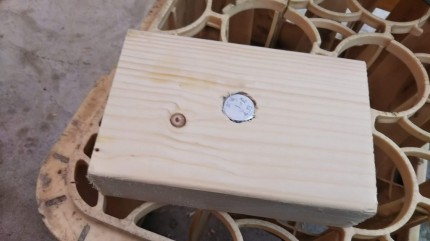

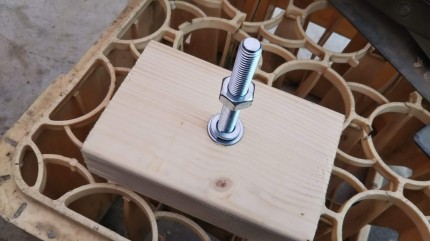

ボルト頭をめり込ませた裏側にワッシャー&ナット。これを締めてボルトと受け子を固定。小さめに開けた穴にハンマーでボルト頭がめり込むように打ち込みナットを締めた時のボルトの空回り防止を行っている。
9c2496d7b32176618bafd1dc21284590

9074f39ba7fc18706f9d14fac7f3b05e

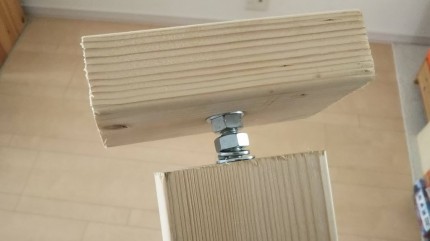

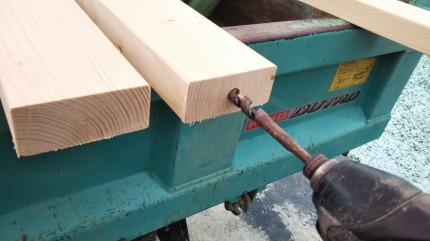

柱にもボルトのネジ径と同等の穴を開け受け子を設置。
受け子のボルト部分には上から一つ目のワッシャー&ナット、これでボルトと木片を固定している。
その下に二つ目のワッシャー&ナット+バネ座金。二つ目がジャッキアップを担う部分でナットを回すことで伸縮させる。バネ座金は文字通りバネとなり多少の動きを吸収させる役目となる。
c1f014b8d57ad819eb7b923311a5a9871

b0bf38f5204cbf235f1de6348157a50d

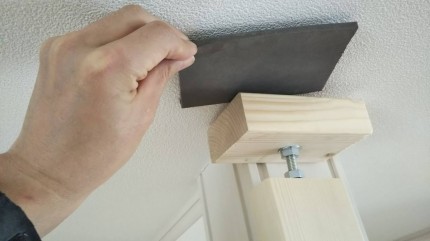

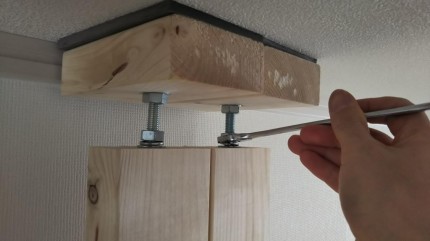

天井・床の接触部分にクッション材を設置。
ナットをスパナで回し受け子をジャッキアップし柱の仮固定を行う。本締めはすべての造作後に行う。
856be09576584fa345f076257161a4b7

7e64bec9690a8929f0ce26cbe43df4aa2

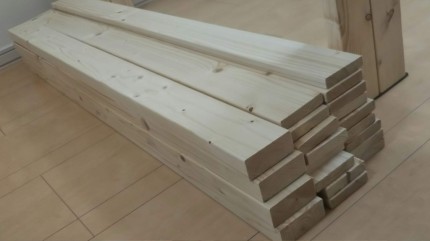

横板の加工。
間仕切り壁は3か所の柱に横板を打ち付けを行う。横板はデザインを考慮して厚みを変えた物を準備。柱と柱の間隔に合わせた寸法にすべての横板を切断。
1d6a8a9908090a5c7a19eae3474f1537

28e24e89f9fe14839b4bb722996df2152

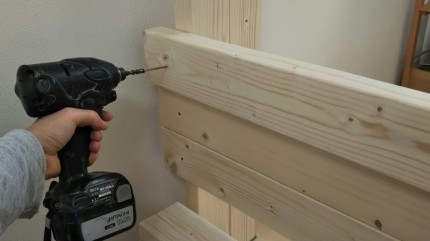

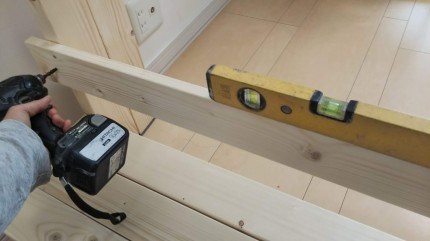

横板ビス打ち時の落下防止の為、上からではなく下から順にビス打ちを行う。もちろん天井との間隔を考慮して柱上部から寸法どりを行った後に始めないといけない。
65eb53e627721bdc8017739482753783

4404c4a8fbf747488937b7100a77ca91

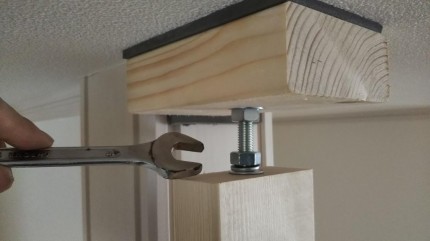

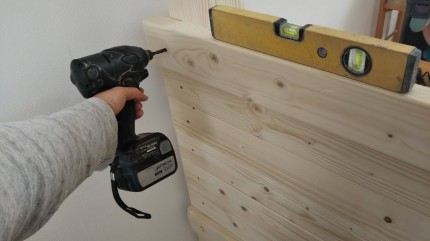

すべての横板をビス打ち後、柱のジャッキアップ部のナットを本締め。壁の固定になるので転倒しないようにしっかりナット締めを行うが天井を抜かない程度に調節する事をお忘れなく。
60b0c224093c4b99fd7bb1a99cf15da1

505c780cba18c27d0c5e9b4bf066a90e

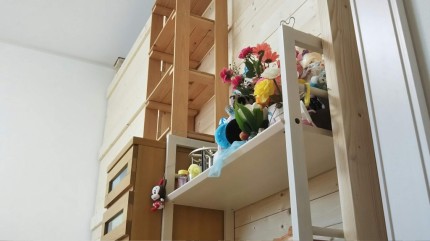

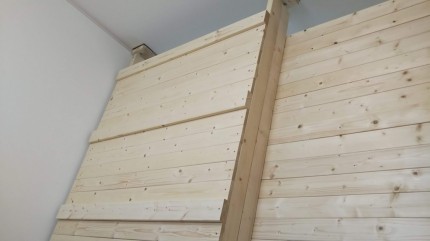

これにて完成。

横板の厚みを変えたデザインもそうだが壁の左右で手前と向うで板打ちを行い壁自体の凹凸を作り右側の凹んだ部分を収納スペースとした。色味のある棚等を設置すると見栄えも増した。
